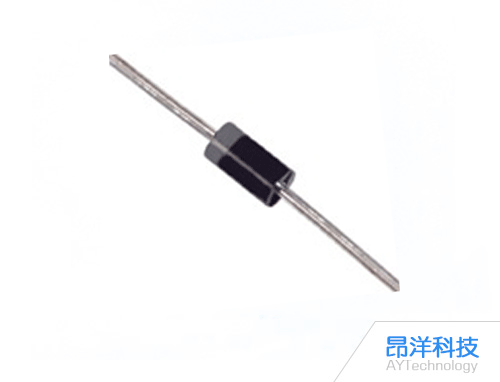

通用TVS(DO-201)雙向瞬態抑制二極管 產品型號：TVS封裝DO-201

產品特性

2、10×1000μs波形時的峰值脈沖功率為1500W，重復頻率（工作循環）: 0.01%；

3、快速的響應時間: 從0伏特至VBR最小值通常小于1.0ps；

4、出色的箝位能力；

5、漏電流?。?/span>

6、可保證高溫焊接: 接線端260°C/40秒。

7、不含鹵素且符合RoHS及Reach測試標準；

應用

1、I/O接口；

2、交直流電源；
3、低頻信號傳輸線（RS232、RS485等）；

產品型號及參數

注：對以上名詞進行解釋

• 產品型號 Part Number：也是物料型號；

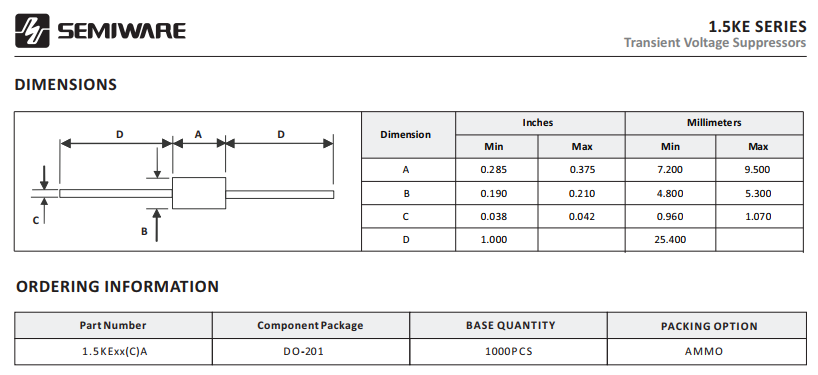

• 包裝 Package：產品封裝（見下圖）；
• 配置 Configuration：第一個字母B表示雙向，第一個字母U表示單向；
• 截止電壓 Vrwm [max] (V)：也可以叫正常工作電壓，額定電壓；
• 最小擊穿電壓 Vbr [min] (V)：在最小擊穿電壓和最大擊穿電壓之間都是正常的；
• 最大擊穿電壓 Vbr [max] (V)：在最小擊穿電壓和最大擊穿電壓之間都是正常的；
• 鉗位電壓 Vc @Ipp [max] (V)：鉗位電壓，也可以叫做殘壓，就是一個浪涌打過來，器件鉗位泄放有一部分電壓留下來就是殘留電壓；
• 峰值電流 Ipp [max] (A)：最大允許通過的峰值電流；
• 漏電流 IR [max] (μA)：是漏電流；
• 功率 Ppp [min] (W)：功率大??；
